SYD-0610沥青旋转薄膜烘箱

一、 用途及适用范围
  SYD-0610沥青旋转薄膜烘箱 （简称85型）是按照中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中T 0610 《沥青旋转薄膜加热试验》规定的要求设计制造的。适用于测定道路石油沥青旋转薄膜加热后的质量损失。并根据需要测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度及脆点等性质的变化，以评价沥青的老化性能。

二、主要技术指标及参数
1、工作电源：        AC220V±10%；50Hz。
2、加热功率：        2400W。
3、工作室温度：      163℃。
4、控温精度：        ±0.5℃。
5、转盘转速：        15r±0.2r/ min。
6、空气流量：        4000mL±200mL /min。
7、定时装置：        85分钟报警。
8、环境温度：        5℃~50℃。
9、相对湿度：        ≤85%。
10、整机功耗：       不大于2600W。

三、主要结构及电原理框图
1、主要结构

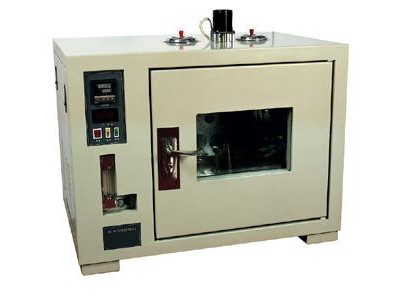

本仪器主要由电气控制部分、烘箱工作室、机械传动装置组成，外形图见图1所示。
主体外表喷塑，工作室内胆采用不锈钢制造，工作室和箱壳之间是保温层和风道，为使工作室内温度不外流而影响恒温及控温精度，保温层内充填隔热材料。恒温室内装有照明灯，方便室外观察室内的工作情况。室内装有可放置八只沥青试样瓶的转盘，也可除去转盘，作为普通恒温箱使用。
烘箱内附有一台空气压缩机，供应试验所需空气，空气通过面板上流量计计量控制后，进入烘箱通风道内的铜管预热，然后由喷嘴喷入转盘上的试样瓶中。烘箱内空气流在强制通风道及风扇的作用下，按一定的方向回转流通，保证控温精度，其它多余的部分气体由上部通风口排出烘箱外。

⑴控制面板 ⑵空气流量调节器 ⑶门开关 ⑷空气循环电机 ⑸通风口及调节 ⑹观察窗
    烘箱加热装置装在工作室底部，采用空气自然对流法加热空气。通过上下左右和背后的风道均匀加热工作室。加热装置为扇形加热管，无明火，分布均匀，确保工作室内加热均匀，室内装有温度传感器，通过智能数字温度控制仪对工作室进行温度控制，采用PID控制，调试简单，控温迅速，响应快，超调小，测量精确稳定，并具有显示值修正功能。
烘箱后部装有电机及变速机构，工作室内正中心有一个15r/ min的转盘，上面可同时安装8个沥青试样的玻璃缩口试样瓶。转盘由链轮带动，装样时可以用手轻轻地任意转动转盘，方便操作。

四、安装及使用
（一）使用前的准备
1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T 0610 《沥青旋转薄膜加热试验》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态；外接电源线必须有良好的接地端。
6、准备好供本仪器专用的配电盘，并在供电线路中装有超负荷的保险装置，供电盘应具有良好接地装置。
7、将仪器安放在平整、牢固、水平的地方，调整仪器处于水平状态，使转盘在垂直面上旋转。
（二）安装与使用
    1、打开包装箱，按装箱单检查仪器外表及相关配件，如无损坏或缺失，则安放于牢固平整的水泥平台上。
2、将仪器的电源插头插在专用的配电盘上，打开电源开关，接通电源，电源指示灯亮，同时空气压缩机启动，对烘箱供气，调节流量计稳流阀，使其流量为4000mL/min，随后就可以进行试验操作。
3、按温控仪使用说明书的规定，设置温控仪的控制温度，修改温控仪显示温度与温度计实测温度间的偏差（详见“温控仪使用说明书”）。
4、在烘箱工作室内挂好温度计，并设定好温控仪温度值至所需要的163℃。
    5、当温度在163℃平衡时，即可打开烘箱门，按试验方法的规定，称取一定量的沥青试样分别放入缩口瓶中，然后迅速均匀地安装在转盘上，关上烘箱门。
6、开启“试样旋转”、“照明”开关，转盘以15r/ min转动，箱内温度重新上升到要求的温度163℃，按动计时按钮开始计时。当时间到达85分钟时，停止计时并报警。当试验结束后再按动计时按钮，计时显示回到零位。
7、加热结束后，关闭“试样旋转”开关，将试样从烘箱中移出，按方法要求测试性能
8、关闭“照明”、“电源”开关，关上烘箱门，结束试验后必须切断电源。
五、SYD-0610沥青旋转薄膜烘箱价格：22000.00（具体优惠折扣，请来电咨询）
